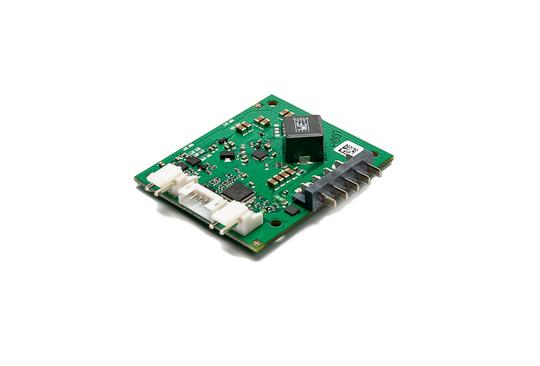

RRC-PMM240
移动应用加载管理模块
不建议用于新设计
请使用新的 RRC-PMM20 电源管理模块。
- 最大输出功率240瓦
- 电池最大充电功率为82瓦
- 电源自动选择
- 更宽的直流输入电压范围
- 适用于RRC20xx型标准电池组
你需要更多的信息吗？
下载 RRC-PMM240
产品数据表 RRC-PMM240
规格
| 电源输入 | |
|---|---|
| 输入电压范围 | 最小电池充电器电压 +1.00V 最大 24.00VDC |
| 总输入功率 | 最大 192.00W |
| 输入电流 | 最大 8.00A |
| 输入熔断 | 12.00A |
| 保护 | 反极性，短路 |
| 应用输出 | |
|---|---|
| 输出电压范围 | 如果有外部直流电源，等于直流输入电压。 如果没有外部直流电源，则等于电池电压。 |
| 总数输出功率 | 240.00W max. |
| 输出电流 | 10.00A max. |
| 输出熔断 | 12.00A |
| 电源管理 | |
|---|---|
| 自动电源选择，外部直流电源和电池之间无缝转换 | |
| 电源输入 / 输出 | |
|---|---|
| 电池充电电压 | 最高可达19.20V (± 0.5%) |
| 电池充电电流 | 最高可达 6.20A (± 3%) |
| 电池充电功率 | 最高可达 82.00W |
| 电池放电电流 | 最高10.00A |
| 保护 | 锂电池短路、过热、过压、过流和反极性 |
| 待机电流 | 通常为 1.00mA |
| 环境条件 & 用户界面 | |
|---|---|
| 运行温度 | -20° 到 +60°C |
| 运输 & 储存温度 | -20° 到 +60°C |
| 相对湿度 | 5% - 95% 无凝结 |
| 环境压力 | 500-1070hPa |
| 用户界面 | |
|---|---|
| UI 通过 GPIO / 可用信息 | 正在充电: 是/否 外部直流电源：是/否 电池/硬件错误
|
| 要设置的SMBus命令 | 充电电流限制，输入电流限制 |
| 电池信息可用 | 通过标准SMBus |
| 电池结构 | 输入DC电压 | 电源功率 @ 最大输入电流4.00A | 电源功率 @ 最大输入电流8.00A |
|---|---|---|---|
1SxP | 6.00VDC | ≥30.00W | ≥60.00W |
2SxP | 12.00VDC | ≥48.00W | ≥96.00W |
3SxP | 15.00VDC | ≥64.00W | ≥128.00W |
4SxP | 19.00VDC | ≥80.00W | ≥160.00W |
| 监管批准 | |
|---|---|
| 国际 | IEC60601-1(ed.3), IEC60601-1(ed.3);am1 |
| 美国 | ANSI/AAMI ES60601-1:2005/(R)2012 |
| 加拿大 | CAN/CSA-C22.2 NO. 60601-1:14 |
| 机器细节 | |
|---|---|
| 尺寸(长x宽x高) | 60.00mm x 50.00mm x 11.00mm, 无电线和连接器 |
| 重量 | 22g |
| 接头 | 直流输入和直流输出（2针）、用户界面（6针）、电池连接器（5针智能电池连接器） |
