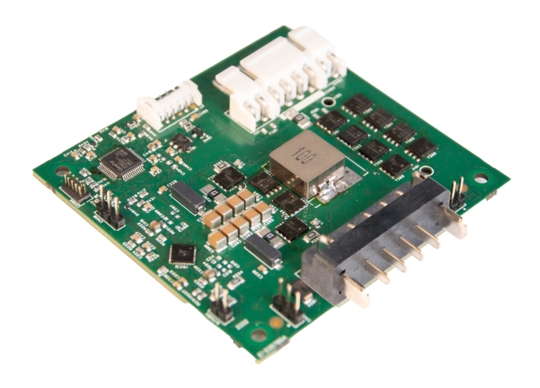

RRC-PMM35
电源管理模块可集成到使用 RRC35xx 电池的所有应用中
PMM35 可对电池进行内部充电，并可在市电和电池供电之间进行无缝切换，以节省空间的设计确保不间断运行和可靠的后备电源。
- 易于设计，易于集成到插槽设计中
- 即插即用嵌入式充电解决方案，适用于 RRC3570 标准电池组
- 电源管理功能
- 完全符合智能电池规范
- 通过全球工业和医疗应用认证
- 可配置
一个设备内可并行使用多个 PMM，以组合更多电池。
你需要更多的信息吗？
下载 RRC-PMM35
产品数据表 RRC-PMM35
| 电源输入 | |
|---|---|
| 输入电压范围 | 19.00 - 24.00VDC |
| 总输入功率 | 最大 480.00W |
| 输入电流 | 最大 20.00A |
| 输入熔断 | TBD |
| 保护 | 反极性，短路 |
| 应用输出 | |
|---|---|
| 总输出功率 | 电池模式下最大 540.00 瓦 电源模式下最大 480.00 瓦 |
| 输出电流 | 20.00A max. |
| 输出熔断 | TBD |
| 电源管理 | |
|---|---|
| 自动电源选择，外部直流电源和电池之间无缝转换 | |
| 电源输入 / 输出 | |
|---|---|
| 电池充电电压 | 最高可达29.40V |
| 电池充电电流 | 最高可达 6.00A |
| 电池充电功率 | 最高可达 180.00W |
| 电池放电电流 | 最高20.00A |
| 保护 | 锂电池短路、过热、过压、过流和反极性 |
| 待机电流 | TBD |
| 环境条件 & 用户界面 | |
|---|---|
| 运行温度 | -20° 到 +60°C |
| 运输 & 储存温度 | -20° 到 +60°C |
| 相对湿度 | 5% - 95% 无凝结 |
| 高度 | 5000 米，用于运行和储存 |
| 用户界面 | |
|---|---|
| UI 通过 GPIO / 可用信息 | 正在充电: 是/否 外部直流电源：是/否 电池/硬件错误
|
| 要设置的SMBus命令 | 充电电流限制，输入电流限制 |
| 电池信息可用 | 通过标准SMBus |
| 监管批准 | |
|---|---|
| 国际 | TBD |
| 欧洲 | CE, UKCA (EMC) |
| 美国 | FCC (EMC) |
| 环境 | RoHS REACH WEEE |
| 机器细节 | |
|---|---|
| 尺寸(长x宽x高) | ~80mm x 75mm, 无电线和连接器 |
| 重量 | TBD |
| 接头 | 1 个电池组，可通过 180° 插接连接器连接 RRC35xx 电池 |
| 输入/输出连接器 | 1x 90° / PCBA 上的 8 针 JST 接头 |
| 通信接口 | PCBA 上的 90° / 5 针 JST 型接头，带 2xSMBus 线路、GND 和 2xGPIO |
| 电池结构 | 输入DC电压 | 电源功率 @ 最大输入电流4.00A | 电源功率 @ 最大输入电流8.00A |
|---|---|---|---|
1SxP | 6.00VDC | ≥30.00W | ≥60.00W |
2SxP | 12.00VDC | ≥48.00W | ≥96.00W |
3SxP | 15.00VDC | ≥64.00W | ≥128.00W |
4SxP | 19.00VDC | ≥80.00W | ≥160.00W |
