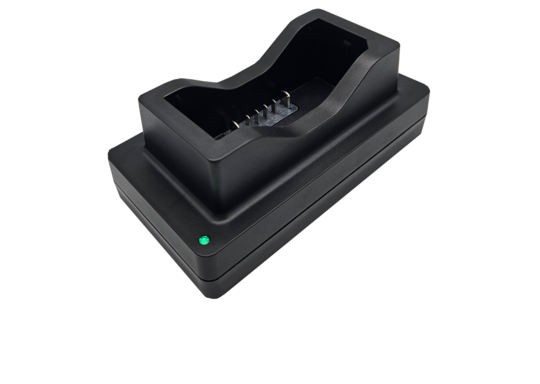

RRC-SMB-HBC

SMBus兼容电池的标准电池充电器

  • 100 瓦快速单槽充电器
  • 适用于 RRC3570 标准电池组
  • 为 RRC 电池优化充电过程：
    • 循环寿命更长
    • 充电速度更快
  • 操作简单 - 即插即用
  • 外接电源，全球通用
  • 可提供针对不同国家的交流输入电缆

你需要更多的信息吗？

产品需求

下载 RRC-SMB-HBC

RRC-SMB-HBC Data Sheet
RRC-SMB-HBC Manual

产品数据表 RRC-SMB-HBC

RRC-SMB-HBC规格

输入
电压范围19.00 - 24.00VDC
电流最大5.3A max.
功率最大 100.00 瓦（取决于电源）
输出
电压范围

0 - 29.40VDC

电流范围

0 - 4.20A

电压误差

最大±1%

电流误差

最大±10% @1.00A, 最大±3% @4.00A

充电功率

最大 90.00 瓦。

保护

短路，温度过高停机，输入/输出过流保护

环境参数
冷却对流冷却
温度

运行温度: 0°C 到 40°C
非运行温度: -30°C 到 80°C

气压 & 海拔

运行温度: 1060hPa 到 795hPa (-382m 到 2000m)
非运行温度: 1060hPa 到 533hPA (-382m 到 5000m)

湿度运行温度: 相对湿度, 8% 到 90%
非运行温度: 相对湿度,5% 到 95%
总体参数
能效~95% 到 100% 负载
电池类型标准电池外形 RRC35xx 或占地面积类似的智能电池
绿色采购RoHS 2011/65/EU + 2015/863/EU
REACH 1907/2006
WEEE 2012/19/EU
Chinese RoHS
指示灯多色LED灯 (绿色, 红色, 橙色)
外壳尺寸 (长x宽x高)

125 x 67 x 53mm

重量170g (不包括电源)
白灯闪烁（1~2秒）充电器已插入
LED 熄灭充电器已被识别，可以使用，无电池插入
黄色灯充电器有错误
白色闪烁电池已插入并识别
白色闪烁（慢闪）电池正在充电。SoC/电量低于80%
白色常亮电池从80% SoC/电量充电



 与附带的外置交流/直流电源配合使用
监管机构批准欧洲EN62368-1 (CE)
 国际IEC62368-1 (CB)
电磁辐射欧洲EN55011, EN55022, level B
 美国FCC15 class B
 加拿大ICES-003, class B
电磁免疫静电免疫EN/IEC61000-4-2
 电磁免疫EN/IEC61000-4-3
 EFT / 脉冲EN/IEC61000-4-4
 浪涌免疫

EN/IEC61000-4-5

 传导免疫

EN/IEC61000-4-6

 磁场

EN/IEC61000-4-8

 电压骤降、短路仪表和电压变化

EN/IEC61000-4-11


免疫特性

EN55035

外部交流/直流电源规格

输入

电压范围

100.00 - 240.00VAC ±10%, 50-60Hz

电流

最大1.90A

待机功率

0.15W @ 无载
输出
电压范围

20.00VDC ± 5%; Ripple < 380mVpk-pk

功率

最大 100.00W

电流范围

5A max.

保护过压，过流，短路保护, 过热
总体参数
能效加利福尼亚州能效第六级

波动 & 噪声

380mV (p-p)

标准输出连接器

DC圆头插头, 5.50 x 2.50 x 11.00mm

外壳尺寸 (LxWxH)

127 x 51 x 30mm

重量

400g

线长1500 mm +/-50mm

许可

欧洲CE
 国际CB
 美国 & 加拿大cULus
 澳大利亚& 新西兰RCM
 俄罗斯 & 欧亚关税同盟EAC
 韩国KC
 中国CCC
 日本PSE
 印度BIS
 台湾BSMI
 墨西哥NOM
 阿根廷IRAM
 南非SABS
 新加坡Safety Mark
 联合王国UKCA
 摩洛哥CMIM
 以色列SII
